TRANSFORMATEURS DE DISTRIBUTION DE TYPE D’HUILE

Les transformateurs de distribution de type à l’huile sont des transformateurs qui modifient les tensions d’entrée et de sortie jusqu’à un niveau de tension de 36 kV et une puissance de 5000 kVa aux taux souhaités, et le refroidissement est assuré grâce à l’huile de transformateur de sorte que la chaleur générée pendant le fonctionnement soit éliminée par l’huile de transformateur et elle ne dépasse pas ainsi la température de fonctionnement autorisée. Ce type de transformateurs peut être examiné sous 2 (deux) rubriques principales en tant que réservoir d’expansion et hermétique :
Transformateurs de Distribution Hermétiques à Huile
Ils sont produits dans un large éventail de puissances allant de 25 à 5000 kVA et jusqu’à 36 kV d’un niveau de haute tension, triphasé ou monophasé, lubrifié à l’huile, refroidi naturellement (ONAN), avec changeur de prises au ralenti ou changeur de prises automatique en charge, tous les deux aussi bien à l’extérieur qu’à l’intérieur. Les transformateurs de distribution de type à l’huile hermétique sont fabriqués avec le principe que l’huile de refroidissement ne touche pas l’atmosphère en équilibrant la pression d’huile et la pression atmosphérique à la température souhaitée tout en remplissant de l’huile sous vide.
Dans les transformateurs de distribution hermétiques du type à l’huile, la chaleur interne due aux résultats du changement de pression d’huile à cause des changements thermiques est naturellement contrôlée par l’expansion et la contraction des parois ondulées du réservoir. La conception mécanique et la fabrication sont conçues pour résister à ces effets.
Les transformateurs de distribution hermétiques de type à huile sont beaucoup plus bas du point de vue de la hauteur par rapport aux transformateurs avec réservoir d’expansion. De ce fait, il peut être utilisé dans des lieux les plus petits. L’huile n’entrant pas en contact avec l’atmosphère dans les transformateurs hermétiques, elle ne nécessite pas de vidange d’huile dans certaines périodes comme c’est le cas dans les transformateurs avec réservoir d’expansion.
Transformateur Avec Vase D’expansion
Les transformateurs avec réservoir d’expansion sont les mêmes qu’avec les transformateurs hermétiques quant à leur structure de noyau et de bobine. Les dimensions des réservoirs d’expansion de ce type de transformateurs sont conçues et fabriquées d’après les calculs faits pour stocker l’expansion de l’huile dont le volume augmente sous la température.
Les transformateurs avec réservoir d’expansion étant ouverts à l’atmosphère, la pression d’huile changée en raison d’effets thermiques, l’échange d’air est assuré tout en éliminant l’humidité de l’air au moyen du gel de silice (sécheur d’air) dans le réservoir du transformateur.
En raison de l’échange d’air provoqué par des différences de température en fonction de la charge du transformateur avec réservoir d’expansion mis en service, il perd sa caractéristique de gel de silice au fil du temps et provoque une humidification de l’huile et une détérioration de sa structure. Pour cette raison, il est nécessaire d’effectuer une maintenance telle que le changement du gel de silice dans certaines périodes et la mesure de la tension de la perforation du réservoir tout en prélevant des échantillons de l’huile.

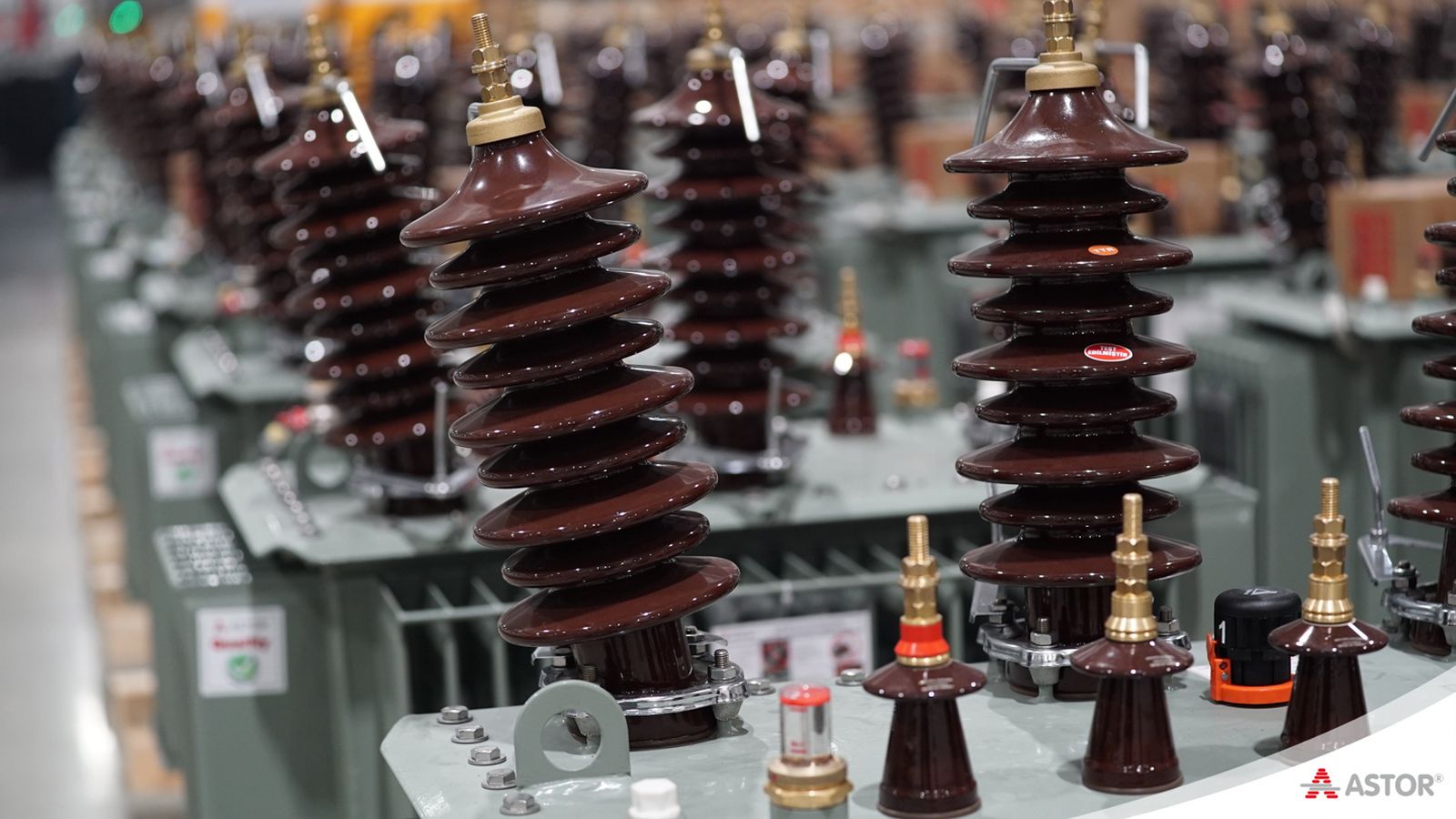

Photos
